1、项目情况

铜冠（庐江）矿业有限公司沙溪铜矿110kv变电站工程，一个大型现代化铁矿，矿上设备有传输、抽水、通风等各类设备，其中主、副井是典型的变频拖动的非线性冲击负荷，它对电网电能质量污染严重，使供电系统出现很大的电压波动和幅值很大的谐波电流，当绞车起动时功率因数很低，仅在0.1～0.2，在稳定运行阶段，功率因数有所提高，但仅能达到0.7左右，基于上述原因，必须对供电线路进行谐波治理和无功补偿。

2、治理方案

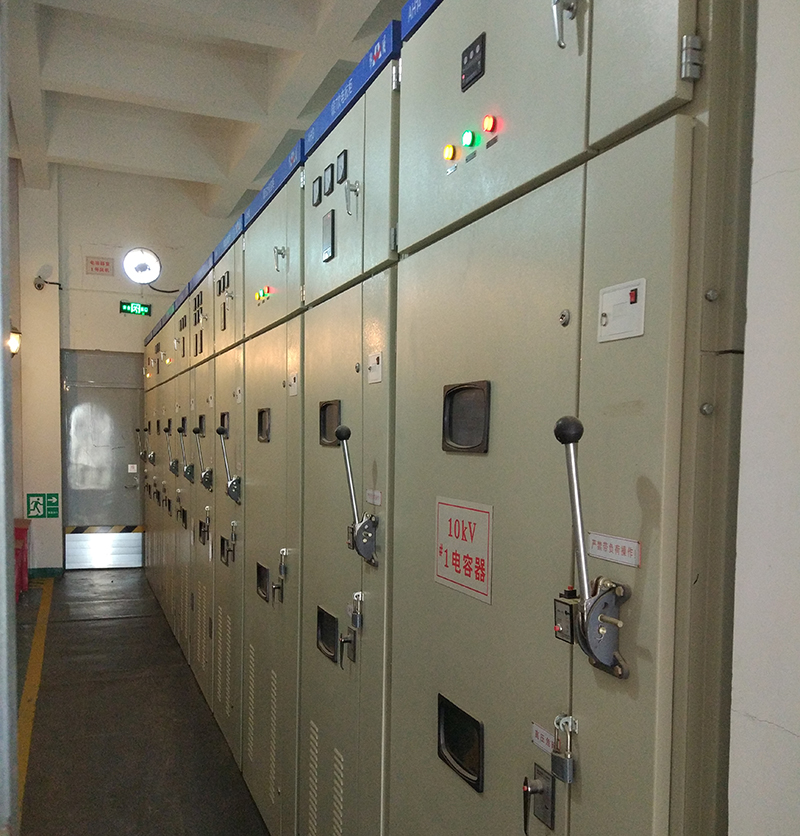

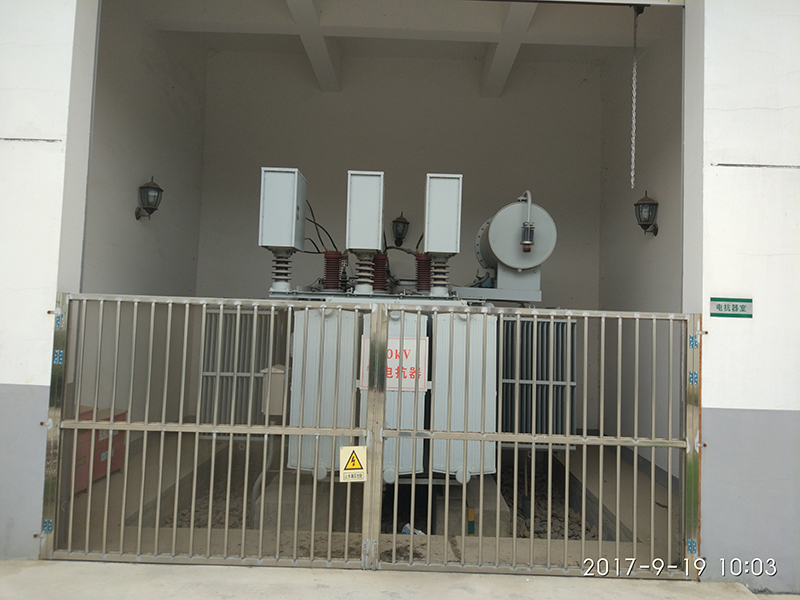

沙溪矿主、副井交直交变频拖动，不仅是冲击性负荷，还会造成谐波污染，考虑以上因素，配置fc滤波支路 mcr磁控电抗器动态补偿装置hwsvc，fc mcr动态补偿及滤波装置主要包括mcr和无功补偿滤波支路。mcr磁控电抗器是通过改变直流励磁进而改变铁芯的饱和程度，从而达到平滑调节感性无功输出的目的。并联电容器串联调谐电抗器构成滤波器，产生容性无功同时滤除谐波。

3、运行效果

装置投运后，各项谐波指标在国标允许范围内，没有对供电系统造成谐波污染，功率因数从补偿前的0.7左右提高至0.98以上，不仅减小电压波动，稳定了系统电压，线路及主变无功损耗也大大减少。电流总谐波畸变率从3.02%降低到1.11%以内，各次谐波含量均有大幅度降低，电流谐波各参数在国标允许范围内。
