hwsvg系列高压动态无功补偿装置 -凯发官网入口首页

产品介绍

静止无功发生器svg,又称高压动态无功补偿发生装置或静止同步补偿器。是指由自换相的电力半导体桥式变流器来进行动态无功补偿的装置。svg的基本原理是利用可关断大功率电力电子器件(igbt) 组成自换相桥式电路，经过电抗器或变压器并联在电网上，适当地调节桥式电路交流侧输出电压的幅值和相位，或者直接控制其交流侧电流，就可以使该电路吸收或发出满足要求的无功电流,实现动态无功补偿的目的。

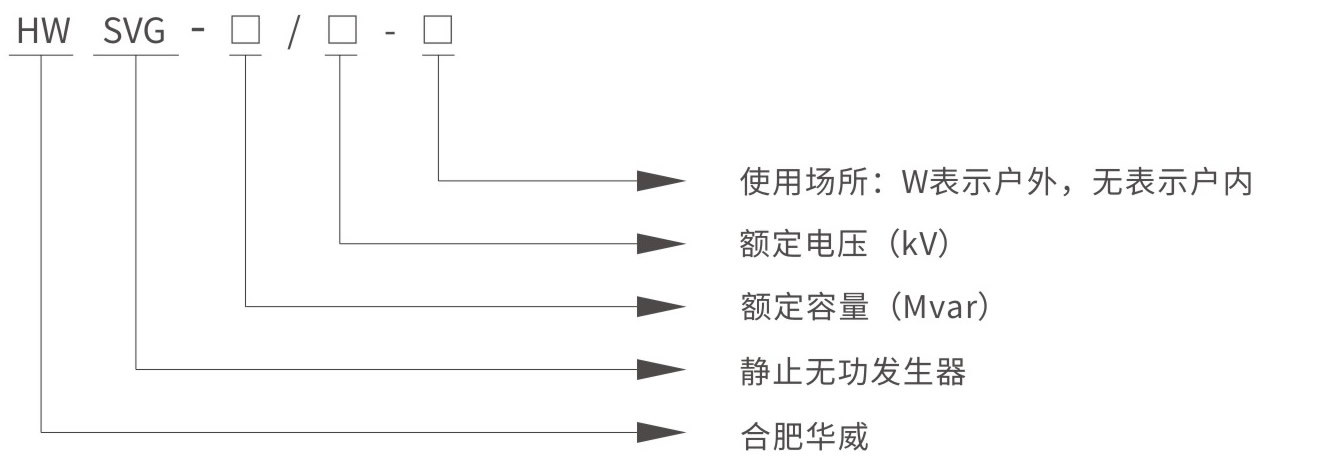

型号说明

功能特点

动态响应:动态响应速度快，响应时间≤5ms，抑制电压闪变，改善电压质量，稳定系统电压;

运行模式:恒装置无功模式、恒考核点无功模式、恒考核点功率因数模式、恒考核点电压模式等自由选择;

无冲击:投入时无暂态冲击，无合闸涌流，无电弧重燃，无需放电即可再投;

安全可靠:保护功能齐全,实现故障瞬间的波形录制，便于确定故障点，易维护，运行可靠性高;

滤波功能:补偿容量足够的前提下，输出电流谐波(thd) ≤3%，并能滤除系统谐波;

冗余设计:采用链式结构、模块化设计，满足系统高可靠性的需求，扩容方便;

并联方式:多机并联组网运行、多母线综合补偿、多组fc综合补偿控制

结构紧凑:装置主要由连接电抗器、启动装置、功率部分(链式功率单元)、控制系统、冷却系统、信号采集与传输等辅助部分组成，合理布局占地面积小。

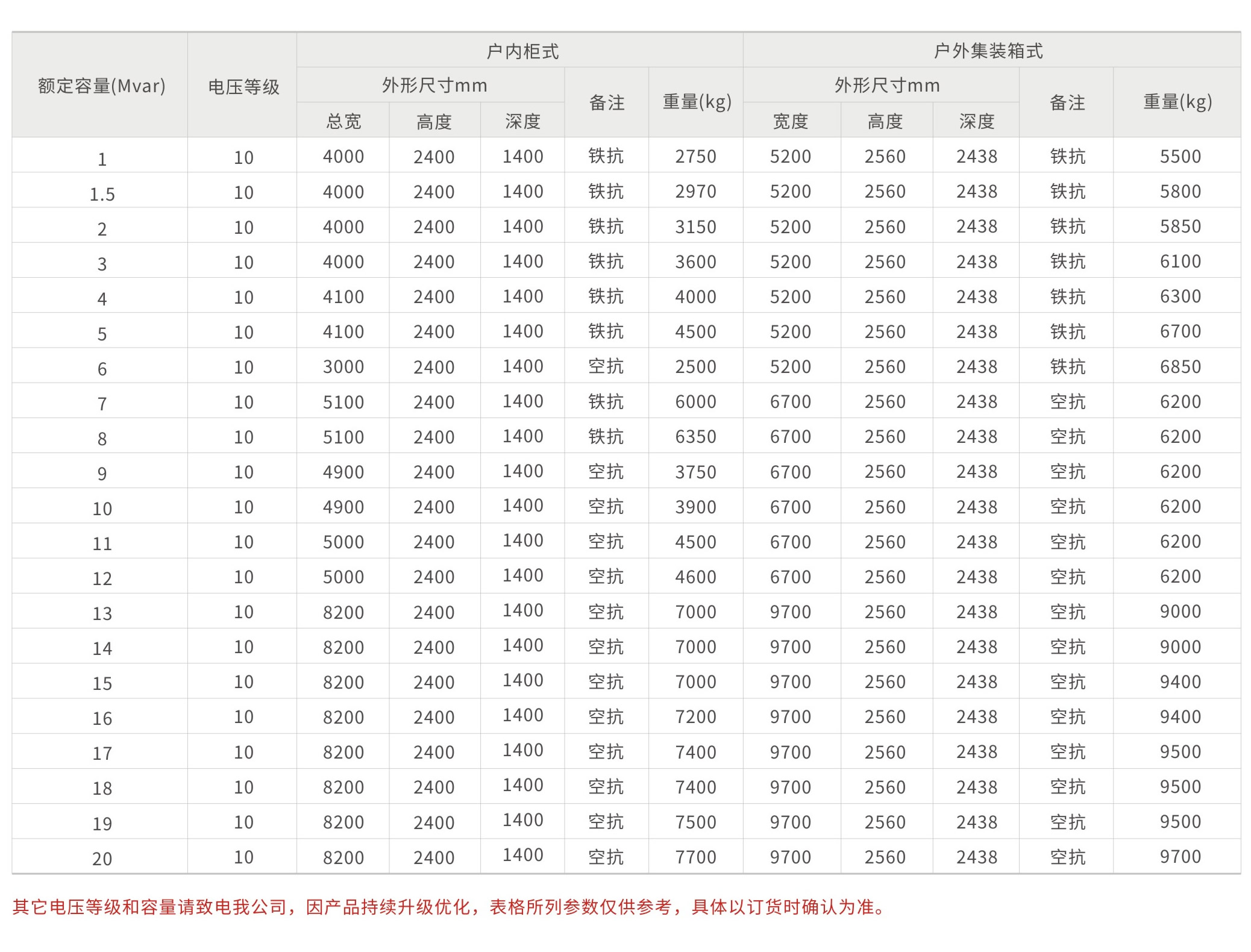

技术参数

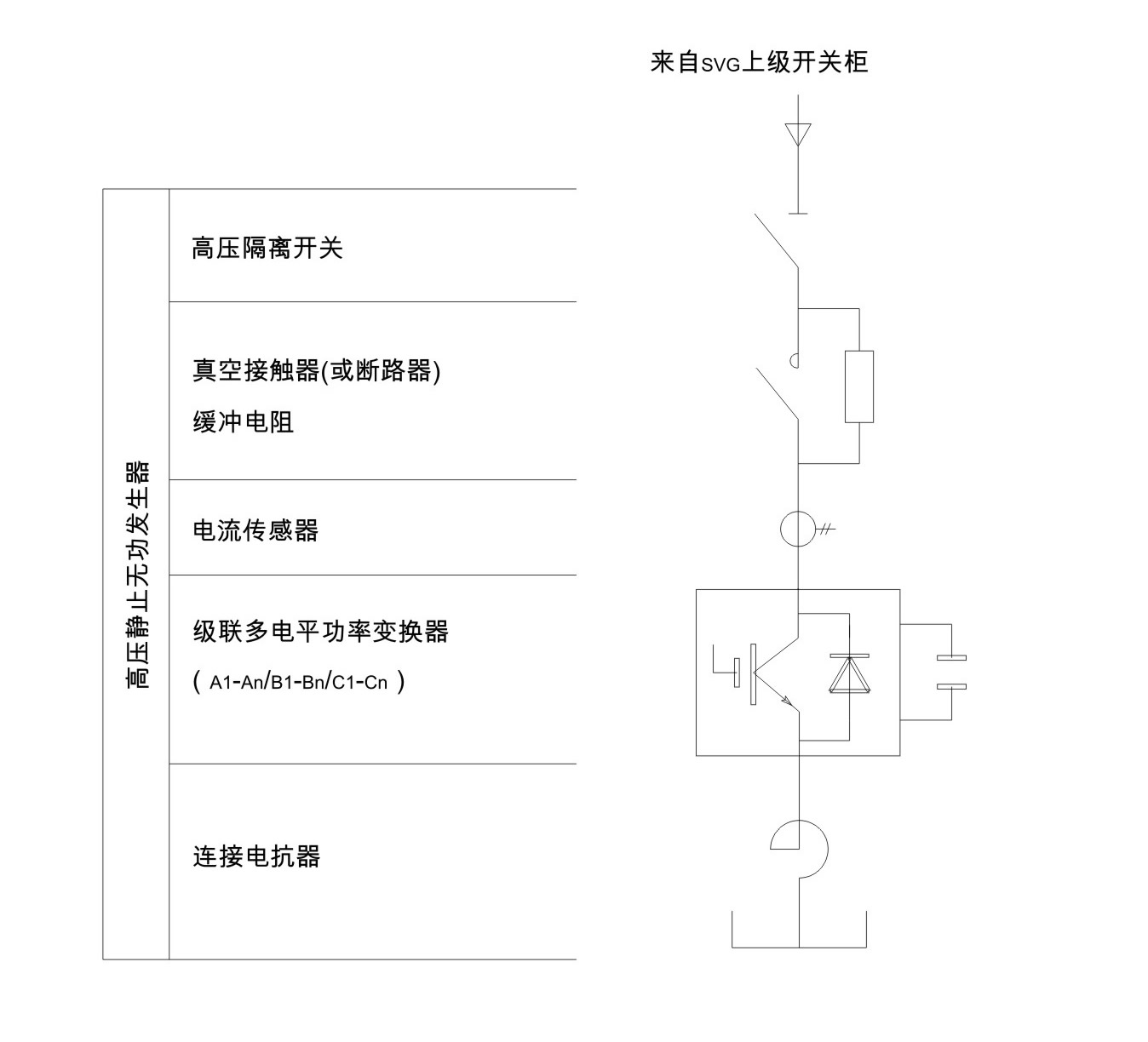

一次系统图

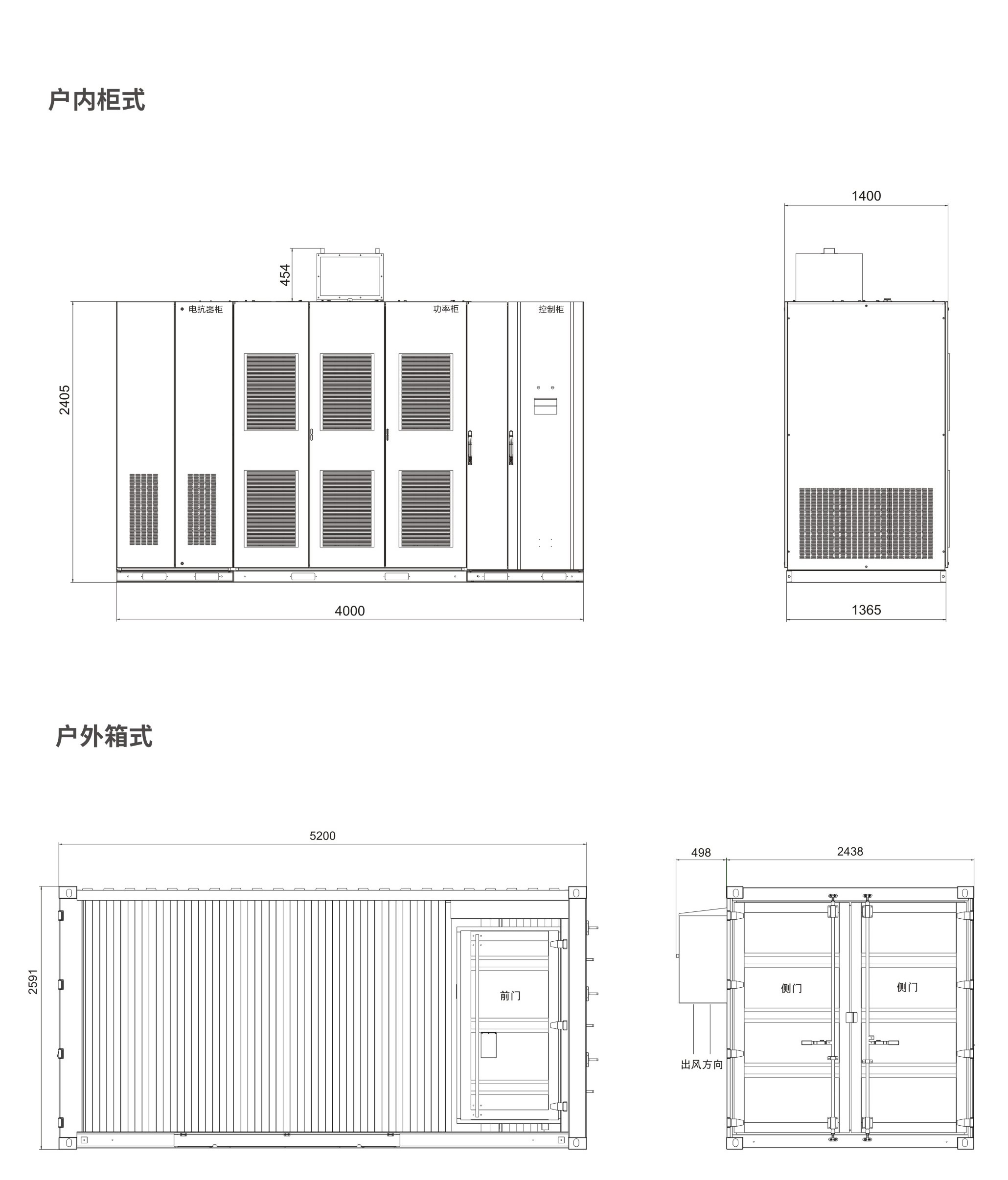

外形示意图

产品选型
